基本配置
| |
|
產品名稱
|

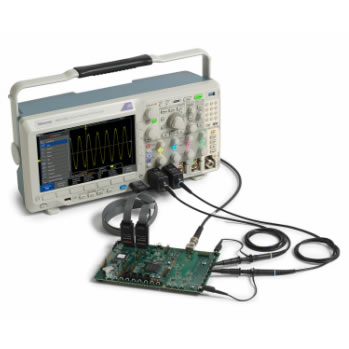

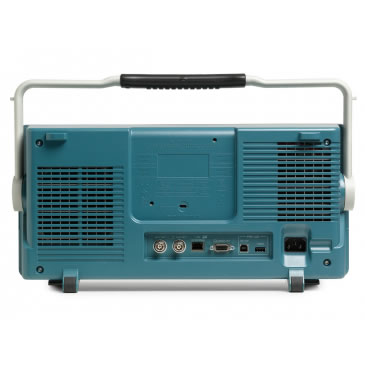

混合域示波器
|
|
產品型號
|
MDO3032
|
|
模擬通道垂直系統
| |
|
輸入通道
|
2
|
|
帶寬（-3dB）
|
350 MHz
|
|
上升時間
|
1.14 ns
|
|
垂直分辨率
|
8位（高分辨率時為 11 位）
|
|
垂直靈敏度
|
1 MΩ：1 mV/格至 10 V/格；
50Ω、75Ω：1 mV/格至 1 V/格；
|
|
直流垂直增益精度
|
5 mV/格及以上是 ±1.5%，高于 30 °C 時按 0.10%/°C 降額；
2 mV/格是 ±2.0%，高于 30 °C 時按 0.10%/°C 降額；
1 mV/格是 ±2.5%，高于 30 °C 時按 0.10%/°C 降額；
可變增益是 ±3.0%，高于 30 °C 時按 0.10%/°C 降額；
|
|
輸入耦合
|
交流、直流
|
|
輸入阻抗
|
1 MΩ±1%、50Ω±1%、75Ω±1%；75Ω 不適用于 1 GHz 型號
|
|
最大輸入電壓
|
1 MΩ：300 VRMS CAT II，峰值 ≤ ±425 V；
50Ω、75Ω：5 VRMS，峰值 ≤ ±20 V；
|
|
探頭數量
|
TPP0250： 250 MHz，10x 無源電壓探頭。 每條模擬通道一只
|
|
數字通道垂直系統
| |
|
輸入通道
|
16 條數字通道（D15 至 D0）需要 MDO3MSO 選件
|
|
輸入阻抗
|
101 kΩ
|
|
最大輸入電壓
|
-20 V 至 +30 V
|
|
閾值選擇
|
TTL、CMOS、ECL、PECL、用戶定義
|
|
閾值分組
|
每組 8 條通道設置門限
|
|
水平系統
| |
|
時基范圍
|
1 GHz 型號：400 ps/格至 1000 s/格；
≤500 MHz 型號：1 ns/格至 1000 s/格；
|
|
時基精度
|
±10 ppm，在任何 ≥1 ms 間隔上
|
|
延遲范圍
|
-10 格至 5000 s
|
|
模擬信號采集系統
| |
|
實時采樣率
|
2.5GS/s
|
|
記錄長度
|
10M點
|
|
采集模式
|
取樣、峰值檢測、平均、包絡、高分辨率、滾動、FastAcq™
|
|
數字信號采集系統
| |
|
采樣率
|
500 MS/s（2 ns 分辨率）需要 MDO3MSO 選件
|
|
記錄長度
|
10 M
|
|
觸發系統
| |
|
觸發源
|
任意模擬輸入通道、輔助輸入（外部觸發）；僅適用于雙通道儀器、工頻
|
|
觸發模式
|
自動、正常和單次
|
|
觸發類型
|
邊沿、序列（B 觸發）、脈沖寬度、超時、欠幅、邏輯、建立時間和保持時間、上升/下降時間、視頻、I2C（選配）、SPI（選配）、RS-232/422/485/UART（選配）、USB： 低速（選配）、USB： 全速（選配）、CAN（選配）、LIN（選配）、FlexRay（選配）、MIL-STD-1553（選配）、I2S/LJ/RJ/TDM（選配）、并行（僅在安裝有選件 MDO3MSO 時可用）
|
|
觸發耦合
|
直流、交流、高頻抑制（衰減 >50 kHz）、低頻抑制（衰減<50 kHz）、噪聲抑制（降低靈敏度）
|
|
觸發抑制
|
20 ns 至 8 s
|
|
內部觸發電平范圍
|
從屏幕中央 ±8，如果選擇了垂直低頻抑制觸發耦合，則為 0V ±8 格
|
|
外部觸發電平范圍
|
±8 V
|
|
測量運算系統
| |
|
自動測量
|
時域：30 項，其中任何時間可在屏幕上最多顯示 4 項。 測量包括： 周期、頻率、延遲、上升時間、下降時間、正占空比、負占空比、正脈寬、負脈寬、突發寬度、相位、正過沖、負過沖、總過沖、峰峰值、幅度、高、低、最大值、最小值、平均值、周期平均、均方根、周期均方根、正脈沖個數、負脈沖個數、上升沿個數、下降沿個數、面積和周期面積。
頻域：3 項，其中任何時間可在屏幕上顯示一項。 測量包括：通道功率、鄰信道功率比 (ACPR) 和占用帶寬 (OBW)。
|
|
光標測量
|
波形和屏幕
|
|
自動計數器
|
5 位頻率計數器
|
|
波形運算
|
加、減、乘、除、積分、微分、FFT
|
|
波形重播
|
事件過程中重復操作（至 1,000,000，無窮大）
|
|
保存/調用
|
停止采集、將波形保存到文件、保存屏幕圖像、打印、觸發輸出脈沖、遠程接口 SRQ、電子郵件通知和可視通知
|
|
顯示系統
| |
|
顯示器
|
9 英寸（229 毫米）彩色顯示器
|
|
顯示器分辨率
|
800 水平 × 480 垂直像素 (WVGA)
|
|
波形捕獲率
|
FastAcq 采集模式 >280,000 wfms/s，用于 1 GHz 型號；
FastAcq 采集模式 >235,000 wfms/s，用于 100 MHz – 500 MHz 型號；
DPO 采集模式 >50,000 wfms/s，用于所有型號；
|
|
波形顯示方式
|
矢量、點狀、可變余暉、無限余暉
|
|
接口
| |
|
選配
|
嵌入式（I2C、SPI）、計算機（RS232/422/485、UART）、USB（USB LS、FS、HS）、汽車（CAN、LIN、FlexRay）、軍事和航空航天（MIL-STD-1553 ）、音頻（I2S、LJ、RJ、TDM）
|
|
附件
| |
|
標配
|
無源電壓探頭，3.9 pF 電容負載，1 GHz 、500 MHz 或 250 MHz 模擬帶寬
|
|
選配
|
任意函數發生器（選件 MDO3AFG）、邏輯分析儀（選件 MDO3MSO）、協議分析儀、功率分析、極限/模板測試、串行觸發和分析
|
|
電源要求
| |
|
電壓范圍
|
100 至 240 V ±10%
|
|
頻率范圍
|
50 至 60 Hz（100 至 240 V）；
400 Hz ±10%（115 V）；
|
|
功率使用
|
最大 120 W
|
|
物理與環境特性
| |
|
尺寸
|
高度：203.2 毫米（8 英寸）；
寬度：416.6 毫米（16.4 英寸）；
厚度：147.4 毫米（5.8 英寸）；
|
|
重量
|
凈重：4.2 千克（9.2 英鎊）；
裝運：8.6 千克（19 英鎊）；
|
|
環境溫度/濕度
|
溫度：
工作狀態：-10 ºC 至 +55 ºC（+14 ºF 至 131 ºF）；
非工作狀態：-40 ºC 至 +71 ºC（-40 ºF 至 160 ºF）；
濕度：
工作狀態：最高 +40 ºC，5% 至 90% 相對濕度，
+40 ºC 至 +55 ºC，5% 至 60% 相對濕度；
非工作狀態：
最高 +40 ºC，5% 至 90% 相對濕度，
+40 ºC 至 +55 ºC，5% 至 60% 相對濕度，
+55 ºC 至 +71 ºC，5% 至 40% 相對濕度，非冷凝；
|
|
海拔高度
|
工作狀態：3,000 米（9,843 英尺）；
非工作狀態：12,000 米（39,370 英尺）；
|
|
其它
| |
|
其它特點
|
頻譜分析儀通道：1
頻譜分析儀的標準頻率范圍：9 kHz - 350 MHz；
帶有 MDO3SA 選件的頻譜分析儀的可選頻率范圍：9 kHz - 3 GHz；
|
