TBS1000B 系列數字存儲示波器在緊湊的設計中提供了經濟的性能。 由于多種標配功能，包括USB連接、34 種自動測量、極限測試、數據記錄、頻率計數器、趨勢圖和上下文相關幫助菜單，TBS1000B 系列示波器可以幫助您在更少的時間內完成更多的工作。
主要性能指標
主要特點
7 英寸 WVGA (800X480) 有源 TFT 彩色顯示器
34 種自動測量
雙窗口 FFT，同時監測時域和頻域
內置波形極限測試和 TrendPlot™ 測試
雙通道頻率計數器
縮放功能
自動擴展數據記錄功能
自動設置和自動量程功能
內置上下文相關幫助
多種語言的用戶界面
體積小、重量輕 – 深僅 4.9 英寸 (124 mm)，重僅 4.4磅 (2 kg)

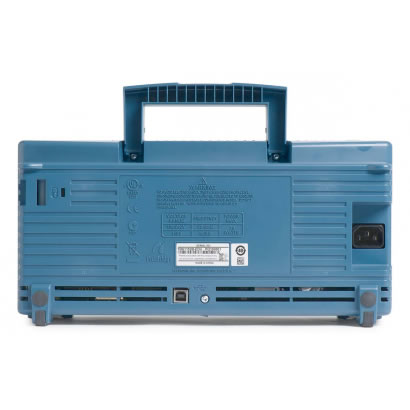

連接能力
查看信號細節
為正確分析信號，必需確保能夠足夠詳細地看到信號。 TBS1000B 標配 7 英寸高清 TFT 顯示器，可以清楚地查看所有信號及關鍵屏幕信息。 屢獲大獎的泰克 MDO/DPO 系列儀器開創的用戶界面，則進一步增強了這一儀器。 用戶界面使用方便，可以快速進入所有示波器功能，包括高清"Pan & Zoom"(卷動和縮放)功能，其分辨率最高可達正常分辨率的10倍，可以查看更多的信號細節。
縮放功能可以以正常視圖最高 10 倍的分辨率顯示信號細節。
數字精度，精確測量
由于高達 200 MHz 的帶寬、2 GS/s 的最大采樣率和 3% 的垂直測量精度，TBS1000B 可以查看信號細節。 由于泰克專有的采樣率，您可以一直在所有通道上，不折不扣地獲得聲稱的實時采樣率，支持最低 10 倍過采樣率。 在改變水平設置或使用多條通道時，采樣性能不會下降，您可以查看信號的真實特點。
![]()
泰克專有數字實時采樣技術，查看其它示波器可能漏掉的所有細節。
為調試器件提供關鍵工具
TBS1000B 示波器標配各種高級觸發功能，用來調試當今復雜電路。 靈活的選項采用上升沿或下降沿、脈寬和視頻觸發設置，用戶可以迅速隔離關心的信號。
![]()
脈沖觸發功能可以簡便地捕獲關鍵事件。
一旦捕獲信號，TBS1000B 提供了高級數學運算和測量功能，可以簡便地評估信號質量。 用戶可以加、減、乘多個波形，或使用 34 種自動測量中的任何一種測量，迅速可靠地計算重要的信號特點，如頻率、上升時間或過沖。
![]()
標配 34 種自動測量功能，迅速分析信號。
專用前面板按鈕可以迅速進入 FFT 功能，能夠同時顯示頻域波形和時域波形，為查看信號與 FFT 結果之間的關系提供了一種方便的方式。
![]()
專用前面板按鈕，迅速執行 FFT。
為準確地進行頻率測量，TBS1000B 還標配內置雙通道頻率計數器。 獨立控制每個計數器的觸發電平，為同時監測兩個不同的信號頻率提供了一種簡便的方式。
![]()
雙通道 – 所有 TBS1000 示波器都標配 6 位頻率計數器。
全面的監測和分析工具
間歇性問題可能很難評估，因為它們不會經常重復，因此很難捕獲。 TrendPlot™ 功能在長時間周期內繪制測量值，幫助找到這些問題。 選擇在任意一條通道或兩條通道上要捕獲的測量，然后設置示波器，連續監測這些測量，在顯示畫面上繪制數據，同時把信息保存到 U 盤中。 視不同的示波器設置，您將能夠捕獲幾分鐘、幾小時、甚至幾天的數據，唯一的限制是 U 盤的容量。
![]()
為找到間歇性問題，TrendPlot™ 功能可以在長時間周期內監測測量。
通常來說，只需要通過/失敗數據，就能確定信號是不是好。 TBS1000B 極限測試功能可以方便地完成這一操作。 示波器可以設置成自動監測源信號，評估采集的波形是否落在預先定義的邊界內，輸出通過或失敗結果。 TBS1000B 極限測試功能允許用戶根據一個或兩個獨立的參考波形創建模板，在為復雜信號創建模板時，提供了更大的靈活性。 如果檢測到故障，可以觸發一系列特定動作，包括停止采集波形、暫停極限測試功能、保存失敗的波形截圖、或上述動作的任意組合。
![]()
極限測試功能在觸發的任何信號與用戶自定義模板之間提供通過/失敗快速對比。
靈活傳送數據
前面板上的 USB 主控端口可以把儀器設置、截圖和波形數據保存到 U 盤上。 這個端口還支持內置數據記錄功能，您可以設置示波器，把最長 24 小時的用戶指定觸發波形保存到 USB 設備。 您還可以選擇“Infinite”選項，連續監測波形。 在無窮大模式下，您可以把觸發的波形保存到外部 USB 存儲設備上，沒有時間長度限制，直到存儲設備裝滿。 然后，示波器將引導您插入另一個 USB 存儲設備，繼續保存波形。
![]()
數據記錄功能可以自動保存觸發的波形。
專業設計，讓您的工作更輕松
TBS1000B 系列示波器擁有您預期泰克提供的簡便易用性和熟悉的操作。
直觀操作
直觀的用戶界面配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率。
在您需要的時間和地方提供幫助
內置幫助菜單為您提供與示波器的特性和功能有關的重要信息。 提供的幫助語言與用戶界面相同。
![]()
上下文相關幫助系統提供了與您正在完成的任務有關的重要信息。
