RIGOL的函數/任意波形發生器采用先進的DDS數字頻率合成技術，產生高質量的標準函數信號如正弦波，方波，三角波，脈沖波等，還提供了豐富的模擬以及數字調制功能。每種型號都具備任意波發生器的功能，配合Ultrawave任意波編輯軟件及其自身面板和界面，可產生復雜的任意波形。還可與RIGOL的數字示波器相連，實現“無縫連接”，把示波器捕捉到的實際信號下載到信號發生器中復現出來。
自2006年起，RIGOL先后推出了DG1000，DG2000，DG3000和DG5000等系列的函數/任意波形發生器，最高輸出頻率高達350MHz，最高采樣速率高達1G Sa/s，最高存儲深度達128M點，垂直分辨率達14Bits,全部采用液晶屏顯示，人性化的界面設計和鍵盤布局給用戶帶來非凡體驗；豐富的標準接口可輕松實現儀器的遠程控制，是工程師調試電路的得力助手。
DG1000Z系列函數/任意波形發生器是一款集函數發生器、任意波形發生器、噪聲發生器、脈沖發生器、諧波發生器、模擬/數字調制器、頻率計等功能于一身的多功能信號發生器。多功能、高性能、高性價比、便攜式等特點為教育、研發、生產、測試等行業提供了新的選擇。
產品特性

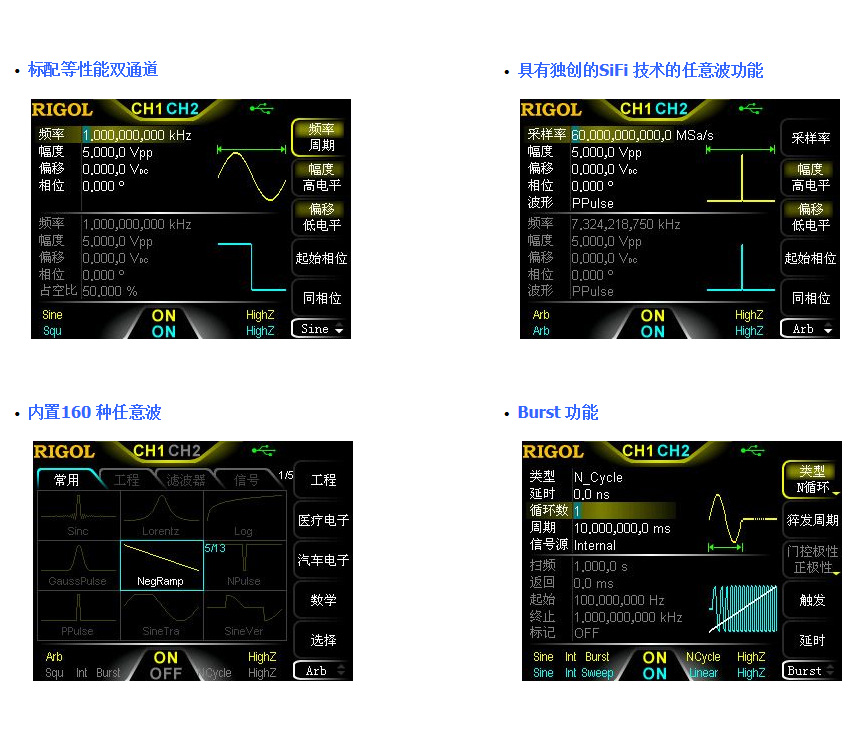

獨創的SiFi(Signal Fidelity)技術:逐點生成任意波形，不失真還原信號，采樣率精確可調，所有輸出波形（包括：方波、脈沖等）抖動低至200ps
每通道任意波存儲深度標配達8Mpts, 選配達16Mpts
標配等性能雙通道，相當于兩個獨立信號源
±1ppm 高頻率穩定度,相噪低至 -125dBc/Hz
內置8次諧波發生器

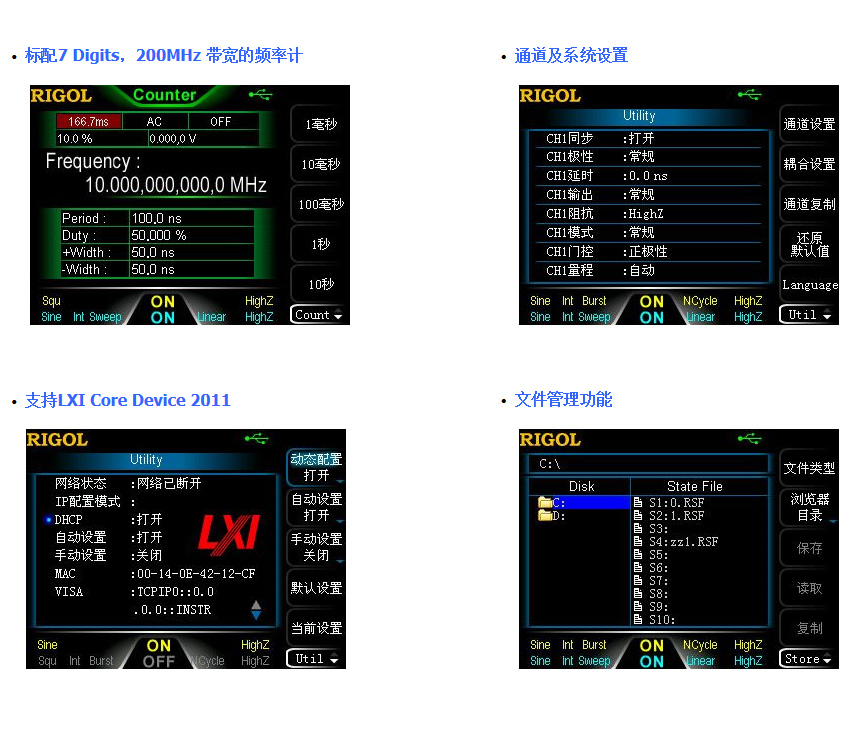

內置7 Digits，200MHz帶寬的全功能頻率計
多達160種內建任意波形，囊括了工程應用、醫療電子、汽車電子、數學處理等各個領域的常用信號
采樣率高達200MSa/s，垂直分辨率：14bits
主機具有方便的任意波形編輯界面，也可通過上位機軟件生成任意波形

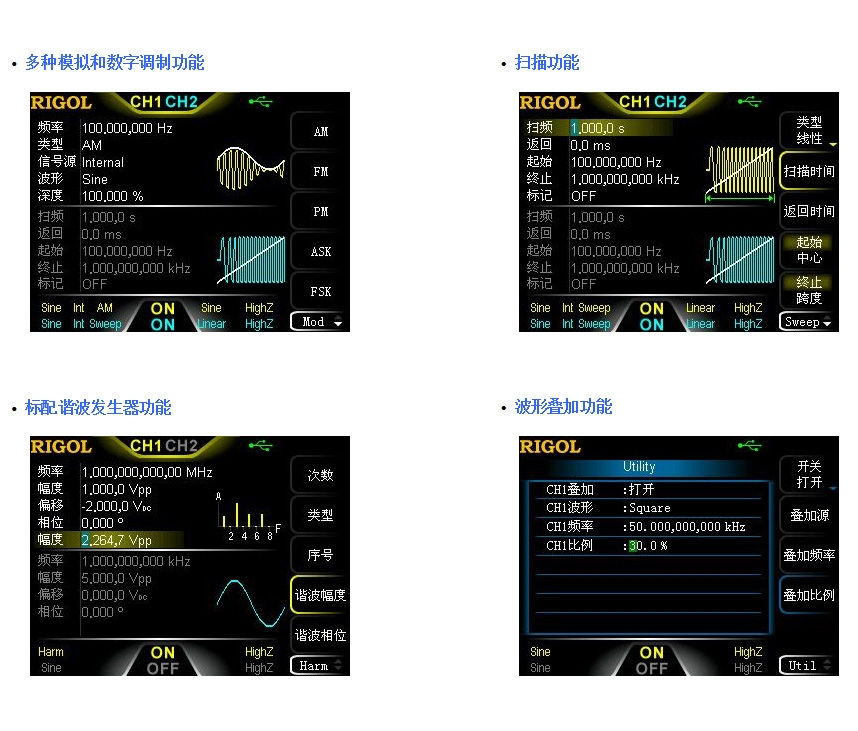

多種模擬和數字調制功能：AM、FM、PM、ASK、FSK、PSK和PWM
標配波形疊加功能，可以在基本波形的基礎上疊加指定波形后輸出
標配通道跟蹤功能，跟蹤打開時，雙通道所有參數均可同時根據用戶的配置更新
標配接口：USB Host& Device、LAN(LXI Core Device 2011)
3.5英寸TFT 彩色顯示屏
型號 | DG1022Z | DG1032Z | DG1062Z | |
通道 | 2 | 2 | 2 | |
最高頻率 | 25MHz | 30MHz | 60MHz | |
采樣率 | 200MSa/s | |
| |
波形 | |
基本波 | 正弦波、方波、鋸齒波、脈沖、噪聲 | |
內建任意波 | Sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、雙音頻等共計 160 種 | |
頻率特性 | |
正弦波 | 1μHz 至 25MHz | 1μHz 至 30MHz | 1μHz 至 60MHz | |
方波 | 1μHz 至 25MHz | 1μHz 至 25MHz | 1μHz 至 25MHz | |
鋸齒波 | 1μHz 至 500kHz | 1μHz 至 500kHz | 1μHz 至 1MHz | |
脈沖波 | 1μHz 至 15MHz | 1μHz 至 15MHz | 1μHz 至 25MHz | |
諧波 | 1μHz 至 10MHz | 1μHz 至 10MHz | 1μHz 至 20MHz | |
噪聲（-3dB） | 25MHz 帶寬 | 30 MHz 帶寬 | 60MHz 帶寬 | |
任意波 | 1μHz 至 10MHz | 1μHz 至 10MHz | 1μHz 至 20MHz | |
分辨率 | 1μHz | |
準確度 | ±( 設置值的 1ppm)，18℃至 28℃ | |
正弦波頻譜純度 | |
諧波失真 | 典型（0dBm） DC-10MHz（ 含 ）：<-65dBc 10MHz-30MHz（含）：<-55dBc 30MHz-60MHz（含）：<-50dBc | |
總諧波失真 | <0.075%（10Hz-20kHz，0dBm） | |
寄生信號（非諧波） | 典型（0dBm） ≤ 10MHz：<-70dBc >10MHz：<-70dBc+6dB/ 倍頻程 | |
相位噪聲 | 典型（0dBm，10kHz 偏移） 10MHz：<-125dBc/Hz | |
信號特性 | |
方波 | | | | | |
上升 / 下降時間 | 典型（1Vpp） <10ns | |
過沖 | 典型（100kHz，1Vpp） ≤ 5% | |
占空比 | 0.01% ~ 99.99%（受當前頻率設置限制） | |
不對稱性 | 周期的 1%+5ns | |
抖動（rms） | 典型（1Vpp） ≤ 5MHz：2ppm+200 ps > 5MHz：200ps | |
鋸齒波 | |
線性度 | ≤峰值輸出的 1%（典型值，1kHz，1 VPP，對稱性 100%） | |
對稱性 | 0% 至 100% | |
脈沖波 | |
脈寬 | 16ns 至 999.999 982 118ks（受當前頻率設置限制） | |
占空比 | 0.001% 至 99.999%（受當前頻率設置限制） | |
上升 / 下降沿 | ≥ 10ns（受當前頻率設置和脈寬設置限制） | |
過沖 | 典型（1Vpp） ≤ 5% | |
抖動（rms） | 典型（1Vpp） ≤ 5MHz：2ppm+200 ps >5MHz：200ps | |
任意波 | |
波形長度 | 2Mpts（標配） 16Mpts（選配） | 8Mpts（標配） 16Mpts（選配） | 8Mpts（標配） 16Mpts（選配） | |
垂直分辨率 | 14bits | |
采樣率 | 200MSa/s | |
最小上升 / 下降時間 | 典型（1Vpp） <10 ns | |
抖動（rms） | 典型（1Vpp） ≤ 5MHz 2ppm+200 ps >5MHz 200ps | |
編輯方式 | 點編輯、塊編輯、插入波形 | |
諧波輸出 | |
諧波次數 | ≤8次 | |
諧波類型 | 偶次諧波、奇次諧波、順序諧波、自定義 | |
諧波幅度 | 各次諧波幅度均可設置 | |
諧波相位 | 各次諧波相位均可設置 | |
輸出特性 | |
振幅（以 50 Ω 端接） | | |
范圍 | ≤ 10MHz：1.0mVpp ~ 10Vpp ≤ 30MHz：1.0mVpp ~ 5.0Vpp ≤ 60MHz：1.0mVpp ~ 2.5Vpp | |
準確度 | 典型（1kHz 正弦，0V 偏移，>10mVpp，自動） ±( 設置值的 1%) ±1mV | |
平坦度 | 典型（正弦，2.5Vpp） ≤ 10MHz：±0.1dB ≤ 60MHz：±0.2dB | |
單位 | Vpp、Vrms、dBm | |
分辨率 | 0.1mVpp 或 4digits | |
偏移（以 50 Ω 端接） | |
范圍（Peak ac+dc） | ±5Vpkac+dc | |
準確度 | ±( 設置值的 1%+5mV+ 振幅的 0.5%) | |
波形輸出 | |
輸出阻抗 | 50Ω（典型） | |
保護 | 短路保護，過載自動禁用波形輸出 | |
調制特性 | |
調制類型 | AM，F(xiàn)M，PM，ASK，F(xiàn)SK，PSK，PWM | |
AM | |
載波 | 正弦波，方波，鋸齒波，任意波（直流除外） | |
調制源 | 內部 / 外部 | |
調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 | |
調制深度 | 0% 至 120% | |
調制頻率 | 2mHz ～ 1MHz | |
FM | |
載波 | 正弦波，方波，鋸齒波，任意波（直流除外） | |
調制源 | 內部 / 外部 | |
調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 | |
調制頻率 | 2mHz ～ 1MHz | |
PM | |
載波 | 正弦波，方波，鋸齒波，任意波（直流除外） | |
調制源 | 內部 / 外部 | |
調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 | |
相偏 | 0°至 360° | |
調制頻率 | 2mHz ～ 1MHz | |
ASK | |
載波 | 正弦波，方波，鋸齒波，任意波（直流除外） | |
調制源 | 內部 / 外部 | |
調制波 | 50% 占空比的方波 | |
鍵控頻率 | 2mHz ～ 1MHz | |
FSK | |
載波 | 正弦波，方波，鋸齒波，任意波（直流除外） | |
調制源 | 內部 / 外部 | |
調制波 | 50% 占空比的方波 | |
鍵控頻率 | 2mHz ～ 1MHz | |
PSK | |
載波 | 正弦波，方波，鋸齒波，任意波（直流除外） | |
調制源 | 內部 / 外部 | |
| 調制波 | 50% 占空比的方波 |
| 鍵控頻率 | 2mHz ～ 1MHz |
| | | | | | | |
PWM
載波 | 脈沖波 |
調制源 | 內部 / 外部 |
調制波 | 正弦波，方波，鋸齒波，噪聲，任意波 |
寬度偏差 | 脈沖寬度的 0% 至 100% |
調制頻率 | 2 mHz ～ 1 MHz |
外調輸入
輸入范圍 | 75mVRMS ～ ±5Vac+dc |
輸入帶寬 | 50kHz |
輸入阻抗 | 10KΩ |
脈沖串特性 |
載波 | 正弦波，方波，鋸齒波，脈沖波，噪聲，任意波（直流除外） |
載波頻率 | 2mHz 至 25MHz | 2mHz 至 30MHz | 2mHz 至 60MHz |
脈沖計數 | 1 至 1,000,000 或無限 |
起始 / 停止相位 | 0°至 360°，0.1°分辨率 |
內部周期 | 1μs ～ 500s |
門控源 | 外部觸發 |
觸發源 | 內部、外部、手動 |
觸發延遲 | 0ns 至 100s |
掃頻特性 |
載波 | 正弦波，方波，鋸齒波，任意波（直流除外） |
類型 | 線性、對數、步進 |
方向 | 上/下 |
起始 / 停止頻率 | 和相應載波頻率上下限一致 |
掃描時間 | 1ms 至 500s |
保持 / 返回時間 | 0ms 至 500s |
觸發源 | 內部、外部、手動 |
標記 | 同步信號的下降沿（可編程） |
頻率計 |
測量功能 | 頻率、周期、正 / 負脈沖寬度、占空比 |
頻率分辨率 | 7 位 / 秒（閘門時間 =1s） |
測頻范圍 | 1μHz-200MHz |
周期測量 | 測量范圍 | 5ns ～ 16 天 |
電壓范圍和靈敏度（非調制信號）
DC 耦合 | 直流偏移范圍 | ±1.5Vdc |
1μHz ～ 100MHz | 50mVRMS ～ ±2.5Vac+dc |
100MHz ～ 200MHz | 100mVRMS ～ ±2.5Vac+dc |
AC 耦合 | 1μHz ～ 100MHz | 50mVRMS ～ ±2.5Vpp |
100MHz ～ 200MHz | 100mVRMS ～ ±2.5Vpp |
脈沖寬度和占空比測量
頻率與幅度范圍 | 1μHz ～ 25MHz | 5 0 m V R M S ～ ±2.5Vac+dc | DC 耦合 |
脈沖寬度 | 最小脈寬 | ≥ 20ns |
脈寬分辨率 | 5ns |
占空比 | 測量范圍（顯示） | 0% ～ 100% |
觸發輸入
電平 | TTL- 兼容 |
斜率 | 上升或下降（可選） |
脈沖寬度 | >100ns |
反應時間 | 掃頻：<100ns（典型） 脈沖串：<300 ns（典型） |
觸發輸出
電平 | TTL- 兼容 |
脈沖寬度 | >60ns（典型） |
最大頻率 | 1MHz |
2 通道特性—相位偏移 |
范圍 | 0°至 360° |
波形相位分辨率 | 0.03° |
外部參考輸入
鎖定范圍 | 10MHz±50Hz |
電平 | 250mVpp 至 5Vpp |
鎖定時間 | <2s |
輸入阻抗 （典型值） | 1kΩ，交流耦合 |
內部參考輸出
頻率 | 10MHz±50Hz |
電平 | 3.3Vpp |
輸出阻抗 （典型值） | 50Ω，交流耦合 |
同步輸出 |
電平 | TTL- 兼容 |
阻抗 | 50 Ω，標稱值 |
過壓保護 如下兩種情況時產生過壓保護：
l 儀器幅度設置小于等于 2Vpp 或輸出偏移小于等于 |2VDC|，輸入電壓大于 ±3.5×(1±5%)V(<10kHz)。
一般技術規格 電源
電源電壓 | 100V ～ 240V(45Hz ～ 440Hz) |
功耗 | 小于 40 W |
保險絲 | 250V，T3.15A |
顯示
類型 | 3.5 寸 TFT LCD |
分辨率 | 320 水平 ×RGB×240 垂直分辨率 |
色彩 | 16M 色 |
環境
溫度范圍 | 工作溫度：0℃ -50℃ 非工作溫度：-40℃ -70℃ |
冷卻方法 | 風扇強制冷卻 |
濕度范圍 | 小于 30℃：≤ 95％相對濕度30℃至 40℃：≤ 75％相對濕度 40℃至 50℃：≤ 45％相對濕度 |
海拔高度 | 操作：3000 米以下 非操作：15,000 米以下 |
機械規格
尺寸（寬 × 高 × 深） | 261.5mm×112mm×318.4mm |
重量 | 不含包裝：3.2kg 含包裝：4.5kg |
接口 | USB Host，USB Device，LAN |
IP 防護 | IP2X |
校準周期 | 建議校準間隔為一年 |
