產品介紹：
Rigel Medical隆重推出一款最新的高性能電外科分析儀，具有快速測量和操作簡單的特點，應用于所有的現代電外科設備的檢測和分析。
這臺最新的Rigel 377利用一個創新的方法來測試高頻泄漏，及功率分布和遠程安全測試，確保高精度，內置一系列電阻器。全彩色屏幕，旋鈕指引導航，使得Rigel 377操作簡單，可跟著幫助菜單一步步操作，確保正確連接至被測設備。
新的Rigel 377包含一系列自定義設置功能，包括測試次序以及功率分布曲線，使測試更快更簡單也更精確。
大屏幕全彩色顯示屏，內置內存以及數據管理系統，Rigel 377是第一臺具有完全隔離式電療儀功能、提供真正的用戶友好操作界面以及操作者安全性的儀器。儀器內阻范圍達10-5100Ω，以10Ω步進，不僅提供最精確和最詳細的功率曲線，Rigel 377還倡導安全工作，盡可能地與外殼絕緣。
遠程電極監控試驗提供了獨特的隔離電驅動電位器，以提供精確的測試和快速報警。
另外，藍牙技術使測試儀與PC及其它附件設備可實現無線通信連接，可快速方便地下載測試數據或上傳制造商的功率曲線和制造商指定的測試程序。
Rigel 377還有其它很多功能，包括內置的各種圖表顯示、程序設定、功率曲線、報警設定、數據管理和數據分析。
產品應用：
符合IEC 60601-2-2標準
◆檢驗和測試電外科設備的性能：
a.例行檢驗
b.例行試驗
c.產品線測試
◆服務中的安全測試，計量檢測
◆預防性產品維護（PPM）
◆作為電外科設備測試的培訓工具
主要特性：
◇完全符合IEC 60601-2-2最新的醫用安規標準
提供一整套安全又全面的測試的方法，讓你更放心
◇精確和安全
人性化的設計使得所有的測試進程都提供可靠的10KV絕緣安全。
◇多種測量程序設置
測試儀具有多種簡化測試程序的設置，從而達到儀器的測試速度更快，易于使用。
◇高頻泄漏測試
對應每一項的程序設置，可輕易的借助屏幕上的幫助菜單得以實現。
◇功率分布曲線
10KV安全隔離的可變負載，從10到5100Ω可調，以10Ω步進，精確，快速，靈活。
◇遠程電極監控測試
使用電位器，范圍高達500Ω，0.5Ω步進，并有高低限報警
◇藍牙通信
不依賴PC或筆記本電腦，直接通過藍牙無線連接至打印機和其它設備
◇自動和手動測試次序
可快速且有效的進行重復性測試
◇時尚且堅固耐用的外殼
是現場測試最理想的測試儀
◇圖表式彩色用戶界面
快速輕易的導航功能，可方便連接至被測設備
◇為將來升級做準備
從網站上下載升級程序到你的測試儀中
◇對PPM( Preventitive Product Maintenance)協議的準備
可預置為多種參數自動執行測試
客戶測試設定：

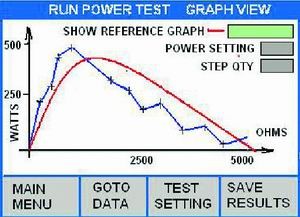

◆彩色顯示屏提供測試結果的圖表以及詳細的數據。
◆顯示制造商指定曲線和容許公差，超大彩色屏幕提供即時性能指示。
◆使用圖示，快速判定測試數據是否符合設置標準。

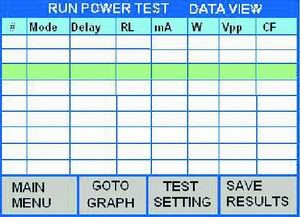

◆用數據表來分析參數，比如峰值電壓、波峰因數、每個電阻結點的功率和電流等。

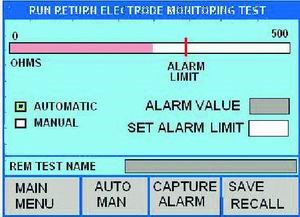

遠程電子監視：
◆使用電位器旋鈕開關來設置高低報警點，在手動或自動模式下可按比例縮放。然后，利用屏幕上的專用快捷鍵簡單地捕捉報警點，。
◆數據可以存儲，以備后續追蹤。
HF高頻泄漏：

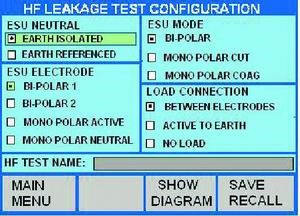

◆使用簡單的配置模板來選擇個人設定。設定后會自動變成為如圖所示的詳細表格內容。

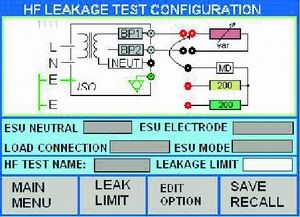

◆彩色編碼概況圖顯示清晰的泄漏路徑和每一項設置之間的聯系。
◆彩色編碼連接對應相匹配的測試。
技術參數：
功率測量 | 波形的真有效值 |
額定功率 | 0-500W（真有效值） |
占空比 | 100% 0-250W, 50% >250W |
精度 | ±1W 或讀數的5% |
電壓（峰值） | 0-10KV (峰值) – 僅指封閉負載 |
精度 | ±10%。測量在主動的和分散的電極之間進行，僅在封閉負載。 |
電壓（有效值） | 0-500V |
精度 | ±2V 或讀數的2% |
電流 | 0-2200 mA |
精度 | ±10mA 或讀數的2% |
占空比 | 1.4-20 (V峰值/V有效值), 兩個被測峰值電壓值中更高的一個用于計算 |
有效值帶寬 |
僅儀器 | 30 Hz-10 MHz (-3 dB) |
帶負載 | 30 Hz-2.5 MHz (-3 dB) |
可變負載 | 10-5100Ω, 以10Ω步進 (共510檔) |
精度 | 1% |
陣列狀負載 | 陶瓷電阻器（無電感） 腳踏開關延遲可選，從200-5000毫秒(分辨率10毫秒) |
RF射頻電流泄漏（高頻泄漏） |
有源 | 從有源部分到地 |
無源 | 從無源部分→插座→地 |
負載 | 可變，看功率測量 固定2 x 200Ω / 250 每瓦 |
遠程電極監視 |
范圍 | 0-500Ω, 0.5Ω步進電驅動電位器 |
報警指示 | 高，低，手動確定 |
歸類 | 自動或手動 |
輸出連接 |
遠程腳踏開關控制（CUT） | 2×4 mm –黃色，單個繼電器觸點 |
遠程腳踏開關控制（COAG） | 2×4 mm –藍色，單個繼電器觸點 |
高頻泄露 | 1×4 mm – 黑 (普通), 2×4 mm –紅 |
可變負載輸出 | 2×4mm (用于功率測量) 紅色為有源部分，黑色為極板 |
固定負載輸出 | 3×4 mm (3×藍) (200Ω/500W) |
USB | PC下載/將來的PC軟件升級 |
示波器輸出 | 5V/A, RF射頻最小輸入電流100mA |
絕緣 | 測量設備和外殼之間10KV絕緣 |
低頻濾波 | 100 Hz濾波，避免低頻干擾 |
存儲和調出 |
內存 | 約5000個數據記錄 |
輸出波形 | CSV 格式* |
一般技術參數 |
尺寸 | 370×300×204 mm |
重量 | 7kg |
操作溫度 | 15℃至35℃ |
存儲溫度 | 0℃至 50℃ |
*CSV是Comma Separated value的縮寫，是一種用來存儲數據的純文本文件格式，可先另存新檔后用EXCEL或記事本打開瀏覽和保存。
標準配置：
主機1套
電源線
操作使用手冊
應用軟件光盤
藍牙USB適配器
校準證書
