主要特點
適用于所有接口（模擬、數字及混合）
同時顯示多個測量功能
采樣率最高達 400 kHz
帶集成 PC 的緊湊型儀器
支持未來選件的插
簡介
盡管音頻信號目前主要是通過數字方式處理的，但模擬技術不斷增強，仍然不失為行之有效的替代方案。 如此一來，模擬和數字測量缺一不可。 R&S®UPV 音頻分析儀是專門為此設計的。
借助 R&S®UPV，用戶幾乎可以執行音頻領域內所有的必要測量： 頻率響應測量、總諧波失真 (THD) 顯示、頻譜顯示、數字接口分析等等。 發生器具有多種用途。 它可用來創建任何想得到的信號，包括正弦波和噪聲信號以及多正弦波信號。

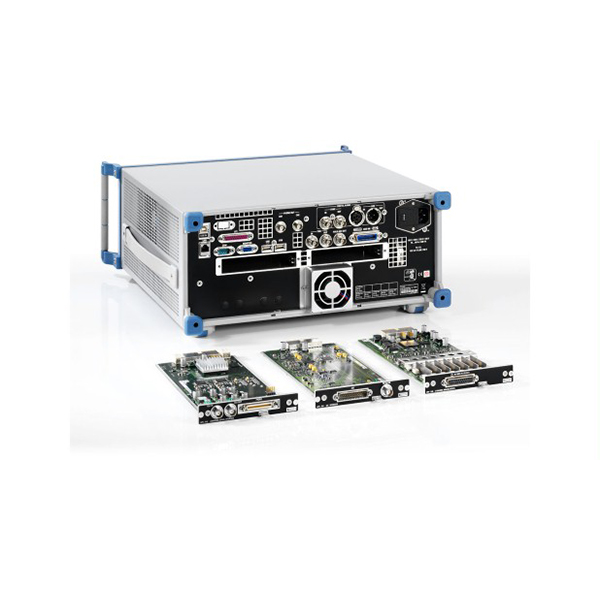

R&S®UPV 是一種帶集成控制 PC 的一體化儀器，攜帶十分方便。 由于儀器是出廠即用的，因此只需拆開包裝，開啟后即可投入使用。 無需外圍設備。 可選模塊及軟件擴展可集成到該儀器中，進一步延展了應用可能性。
R&S®UPV 具有一個直觀化用戶界面（Windows 操作系統）。 大屏幕起到很重要的作用，而不僅僅局限于顯示測量結果。 所有設置都可以在包含所有相關功能及設置的面板中完成。 鑒于操作原理易懂且模擬和數字測量的方式相似，用戶能夠快速掌握儀器操作。
該儀器具有可根據需要在屏幕周圍移動的可擴展圖形窗口，便于用戶概覽所有的測量結果。 可實時顯示單信道或雙信道的結果，亦可選擇擴展到實時顯示最多 16 個信道的結果。 多個測量功能/圖形同時可用。 比如，可同時顯示頻域以及時域內的分析。 通過圖形，用戶可借助垂直和水平光標讀取結果，并且可將限值線或儲存的測量結果重疊于這些結果之上，或互作比較。
特性和優勢
所有的測試信號和測量功能集于一體
生成廣泛的模擬信號以及（借助 R&S®UPV-B2/-B41/-B42 選件）數字測試信號
在模擬接口以及（在安裝 R&S®UPV-B2/-B41/-B42 選件的情況下）在數字接口上的廣泛的測量功能
高效并且支持多信道 FFT 分析（分辨率低至 mHz 范圍）
用戶自編程濾波器可根據手頭測量任務調整，只需短短數秒
全包型，無需外圍設備

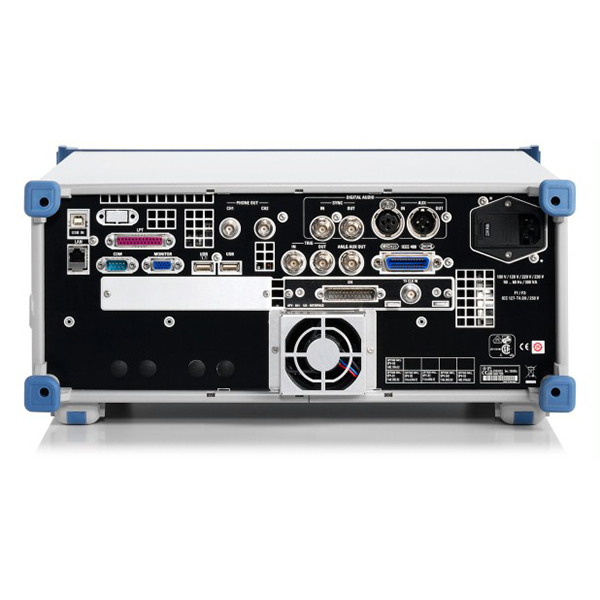

單個儀器提供豐富的接口選項
模擬發生器輸出（標配）
帶模擬輸入（標配）的雙通道分析儀
擴展到 8 或 16 個測量信道（R&S®UPV-B48 選件）
數字音頻接口（R&S®UPV-B2 選件）
數字協議分析及生成（R&S®UPV-K21 選件）
抖動與接口測試（R&S®UPV-K22 選件）
帶 I2S 接口的音頻集成電路的測試（R&S®UPV-B41 選件）
幾乎所有的音頻電路均可通過通用串行接口調整（R&S®UPV-B42 選件）
PDM 比特流分析（R&S®UPV-K421 選件）
發生器以及分析儀的所有接口都可以彼此單獨設置，也能夠以任何組合形式結合使用
始終保持操作便利性
借助直觀化用戶界面，快速學習操作
所有測量結果概覽
有效的聯機幫助功能
快速強大
支持未來應用的選件
R&S®UPV-B1 低失真發生器可生成極純的模擬正弦波信號，并且可用于擴展頻率范圍
輔助模擬發生器 (R&S®UPV-B3) 可用于在兩個模擬輸出信道上生成不同的正弦波信號

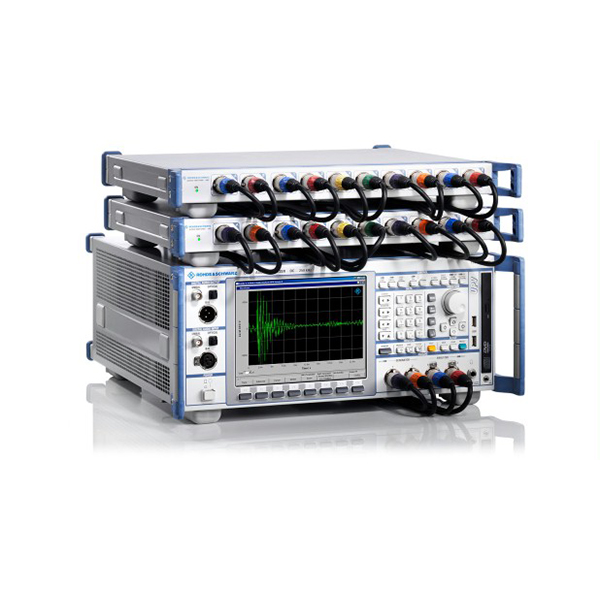

使用 R&S®UPV-B48 選件（各八個信道）同步提取最多 16 個模擬信道的測量值
192 kHz R&S®UPV-B2 數字音頻 I/O（具有依照 AES/EBU 以及使用消費者格式的數字音頻接口）
通用數字接口 (R&S®UPV-B42) 或使用 I2S 格式 (R&S®UPV-B41)，用于連接數字音頻回路
PDM 比特流分析 (R&S®UPV-K421)，作為 R&S®UPV-B42 選件的附加物
使用 R&S®UPV-K6 選件的擴展分析功能
PESQ® 測量（R&S®UPV-K61 選件），用于依據心理聲學方法分析聲音信號
PEAQ® 測量（R&S®UPV-K62 選件），用于依據心理聲學方法分析寬帶音頻信號
POLQA® 測量（R&S®UPV-K63 選件），用于依據心理聲學方法分析寬帶聲音質量
使用 R&S®UPV-K7 以及 R&S®UPV-K71 選件進行符合標準的助聽設備測量
用于移動電話上的聲學測量的 R&S®UPV-K9/-K91/-K92/-K98/-K101 選件包
用于遠程控制 R&S®UPV 音頻分析儀的 R&S®UPV-K4 遠程控制選件
用于創建和執行測量序列的 R&S®UPV-K1 通用序列控制器
將源阻抗從 200 Ω 改為 150 Ω（R&S®UPV-U1 選件）
BNC 監控輸出（R&S®UPV-U2 選件）
XLR/BNC 適配器組（R&S®UP-Z1MF 選件）
用于將最多 128 個信道切換到輸入和輸出的 R&S®UPZ 音頻切換器
