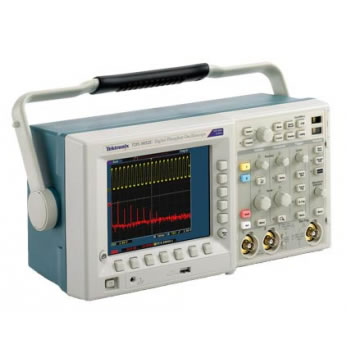

數字熒光示波器TDS3014C
產品編號：04751
產品名稱：數字熒光示波器
產品型號：TDS3014C
訂貨編號：
市場價：¥94560.00
促銷價：
狀態：
產地：美國泰克
簡要參數：

數字熒光示波器，100MHz，四通道，彩顯，1.25GSa/S，10k記錄，USB接口。
人氣：1765

相關推送

瀏覽記錄

數字熒光示波器TDS3014C

¥94560.00

產品介紹

技術規格

產品配件

技術參數

TDS3000C系列
通道數量	2, 4（模擬通道）
帶寬	100 MHz - 500 MHz
上升時間	3.5 ns - 700 ps
采樣率(實時 )	1.25 GS/s-5 GS/s
顯示器尺寸	6.4英寸 (163mm) VGA
記錄長度 (最大 )	10 k
觸發類型	邊沿 , 邏輯 ,脈沖 ,視頻 ,擴展視頻 , 通信
視頻連接和存儲	用于存儲的 USB主機端口 , LAN, RS-232, GPIB ,視頻輸出
波形數學運算和分析	波形數學運算 (+, -, x, /),DPO數學運算 ,任意表達式數學運算, FFT ,連接到PC, 在 OpenChoice或 NI SignalExpress泰克版軟件上進行擴展分析
應用	電信模板測試和制造,數字調試 ,視頻設計和服務 ,電源設計
外觀尺寸	14.8"(375 mm)寬×6.9"(176 mm)高×5.9"(149 mm)厚
重量	7.0磅 (3.2公斤 )

推薦軟件

型號	描述
TDS3GV通信模塊	GPIB, VGA和 RS-232接口。包括 TDSPCS1 OpenChoice軟件。
TDS3AAM高級分析模塊	增加擴展數學運算功能, 任意數學表達式, 測量統計和其它自動測量功能。
TDS3LIM極限測模塊	提供快速準確的合格 /不合格檢驗，確定被測電路是否
TDS3TMT電信模板測試模塊	根據 ITU-T G.703和 ANSI T1.102標準進行合格 /不合格一致性測試, 自定義模板編輯等等
TDS3VID擴展視頻編輯模塊	增加視頻 QuickMenu, 自動設置, 觸發抑制, 行數觸發,視頻圖像模式, 矢量顯示器模式, HDTV格式觸發, 格線等等
TDS3SDI 601串行數字視頻模塊	識別和分析 ITU-R BT.601視頻信號, 支持行選擇的視頻圖像模式, 矢量顯示器模式, HDTV格式觸發等等。

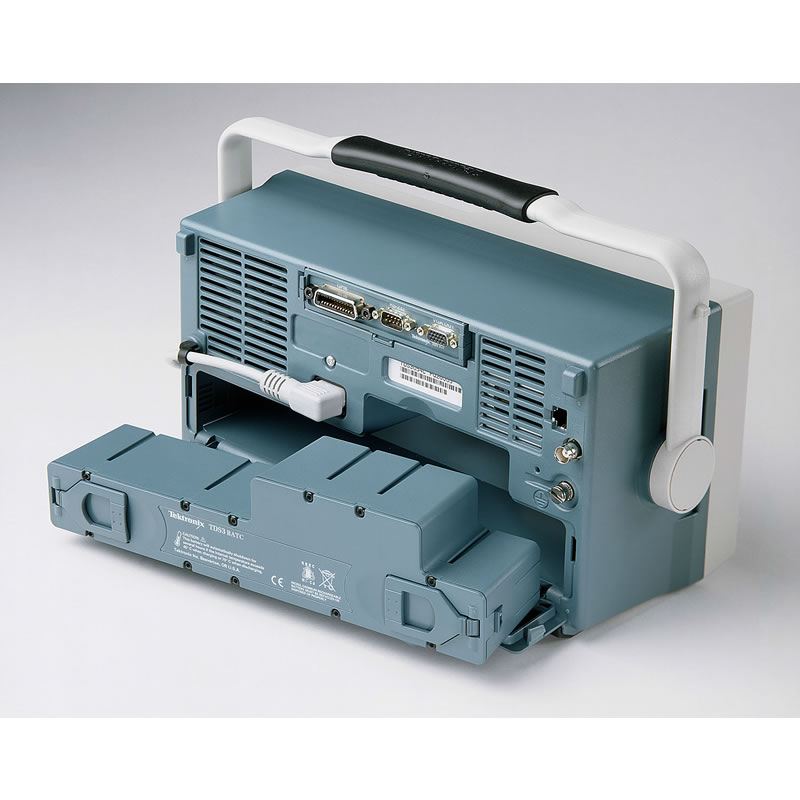

TDS3BATC	電池組，在沒有供電電源的情況下最長可以連續工作3個小時。
AC2100	軟手提箱
HCTEK4321	硬手提箱(要求AC2100)
RM3000	機架安裝套件

完整的探頭解決方案

產品	描述
無源探頭	P2220 - 1/10X, 7 MHz/200 MHz無源探頭 P2221 - 1/10X, 7 MHz/200 MHz無源探頭 P3010 - 10X, 100 MHz無源探頭 P6101B - 1X, 15 MHz無源探頭
低電容探頭	P6158 - 20X, 3 GHz低電容探頭
有源探頭	P6205 - 10X, 750 MHz有源探頭 P6243 - 10X, 1 GHz有源探頭 TAP1500 - 1.5 GHz TekVPITM有源探頭
差分探頭	DA400A - 100X/10X/1X/0.1X,1 MHz差分前置放大器 9P5205 - 1.3 kV, 100 MHz高壓差分探頭 P5210 - 5.6 kV, 50 MHz高壓差分探頭 P6246 - 1X/10X, 400 MHz差分探頭 P6247 - 1X/10X, 1 GHz差分探頭 TDP0500 - 500 MHz TekVPI 42V差分探頭 TDP1000 - 1 GHz TekVPI 42V差分探頭
電流探頭	A621 - 1000 ARMS, 50 kHz電流探頭 A622 - 70 ARMS, 100 kHz電流探頭 P6021 - 5 ARMS, 60 MHz電流探頭 P6022 - 2 ARMS, 120 MHz電流探頭 TCP202 - 15 A, DC - 50 MHz電流探頭 TCP312 - 30 A, DC - 100 MHz電流探頭 TCP305 - 50 A, DC - 50 MHz電流探頭 TCP303 - 150 A, DC - 15 MHz電流探頭 TCP404XL - 750 A, DC - 2 MHz電流探頭 TCP0030 - 120 MHz TekVPI 30 A AC/DC電流探頭 TCP0150 - 20 MHz TekVPI 150 A AC/DC電流探頭 TCPA300/400 - 電流測量系統
高壓探頭	P5100 - 100X, 250 MHz, 無源高壓探頭 P5120 - 20X, 200 MHz, 無源高壓探頭 P6015A - 1000X, 75 MHz無源高壓探頭 P5200 - 50X/500X, 25 MHz, 高壓差分探頭 P5205 - 50X/500X, 100 MHz, 高壓差分探頭 P5210 - 100X/1000X, 50 MHz高壓差分探頭
探頭附件	NEX-HD2HEADER－ Mictor連接器，接續到0.1"頭針上

基本配置
產品名稱	數字熒光示波器
產品型號	TDS3014C
模擬通道垂直系統
輸入通道	4
帶寬（-3dB）	100 MHz
上升時間	3.5 ns
帶寬限制	20 MHz
垂直分辨率	9 位
垂直靈敏度	1 MΩ:1 mV/div 至 10 V/div 50 Ω:1 mV/div 至 1 V/div
直流垂直增益精度	±2%
輸入耦合	交流、直流、GND
輸入阻抗	并聯 13 pF 或 50 Ω 端子時1 MΩ
最大輸入電壓	5 VRMS，峰值 ≤30 V
探頭數量	4
水平系統
時基范圍	4 ns 至 10 s
時基精度	在任意 1 ms 時間間隔上為 ±20 ppm
模擬信號采集系統
實時采樣率	1.25 GS/s
記錄長度	10 k 點
觸發系統
觸發模式	自動觸發（支持 40 ms/格以及更慢的滾動模式）、正常觸發、單序列觸發
觸發類型	邊沿、視頻、擴展視頻、脈沖寬度（或毛刺）、欠幅、轉換速率、碼型、狀態、通信、交替
內部觸發電平范圍	13.2 ns 至 50 s
測量運算系統
自動測量	顯示任何波形組合的任何四種測量。或顯示具有測量快照功能的所有測量。測量項目包括周期、頻率、正寬度、負寬度、上升時間、下降時間、正占空比、負占空比、正過沖、高、低、最大值、最小值、峰峰值、幅度、平均值、周期平均值、均方根、周期均方根、突發脈沖寬度、延遲、相位、面積1、周期面積1
光標測量	幅度、時間
自動計數器	平均值、最小值、最大值、標配偏差。要求 TDS3AAM 應用模塊
波形運算	波形的加、減、乘、除、FFT、積分、微分、定義廣泛的代數表達式，其中包括模擬波形、數學函數、標量、最多兩個用戶可調節的變量和參數化測量結果
存儲格式	YT、XY 和選通 XYZ（XY 僅在 4 通道儀器上有 Z 軸消隱）
顯示系統
顯示器	6.5 英寸（165.1 毫米）液晶 TFT 彩色顯示器
顯示器分辨率	640 水平 × 480 垂直像素 (VGA)
波形顯示方式	點狀、矢量、可變余輝、無限余輝
接口
標配	以太網端口、USB 端口、GPIB 端口、RS-232-C 端口、VGA 視頻端口、BNC 連接器，輸入阻抗 >1 MΩ，并聯 17 pF；最大輸入電壓為 150 VRMS
電源要求
電壓范圍	100 VRMS 至 240 VRMS ±10%
頻率范圍	45 Hz 至 440 Hz（100 V 至 120 V） 45 Hz 至 66 Hz（120 V 至 240 V）
功率使用	最大 75 W
物理與環境特性
尺寸	375.0毫米(高)176.0毫米(寬)149.0毫米(厚)
重量	3.2Kg
環境溫度/濕度	0℃ 至 +50℃/等于或低于 +30℃ 時高達 95% 相對濕度
海拔高度	3000 米
其它

序號	產品名稱	型號	主要參數	價格
1	高級分析應用模塊	TDS3AAM	高級分析應用模塊。	¥10820.00
2	極限測試模塊	TDS3LIM	極限測試模塊。	¥10820.00
3	電信模板測試模塊	TDS3TMT	電信模板測試模塊。	¥20190.00
4	高級視頻應用模塊	TDS3VID	高級視頻應用模塊，指定行或場觸發，mV/IRE 數據測量讀出，75Ω終端。	¥10820.00
5	充電電池組	TDS3BATC	充電電池組。	¥8570.00
6	GPIB+RS232+VGA 接口	TDS3GV	GPIB+RS232+VGA 接口。	¥10820.00
7	快速充電器	TDS3CHG	快速充電器。	¥1590.00
